ติดตั้งสายไฟฟ้า

รูปแบบการติดตั้งสายไฟฟ้า

กลุ่มที่ 1 สายแกนเดี่ยวหรือหลายแกนหุ้มฉนวน มีเปลือก/ไม่มีเปลือก เดินในท่อโลหะหรืออโลหะภายในฝ้าเพดานที่เป็นฉนวนความร้อน หรือผนังกันไฟ

หมายเหตุ หากไม่มีเอกสารยืนยันว่าค่าการนำความร้อนมีค่าน้อยกว่า 10 W/m2.K ให้ถือว่าการเดินสายร้อยท่อภายในฝ้าเพดาน หรือ ผนังกันไฟใดๆ จะต้องมีค่าขนาดกระแสตามลักษณะการติดตั้งตามกลุ่มที่ 1 นี้ ระบุไว้

กลุ่มที่ 2 สายแกนเดี่ยวหรือหลายแกนหุ้มฉนวน มีเปลือก/ไม่มีเปลือก เดินในท่อโลหะหรืออโลหะ เดินเกาะผนังหรือฝังในผนังคอนกรีต ความแตกต่างระหว่างกลุ่ม 1 และกลุ่ม 2 คือการเดินสายแบบกลุ่มที่ 1 จะระบายความร้อนได้ยากกว่าการเดินสายแบบกลุ่มที่ 2

กลุ่มที่ 3 สายแกนเดี่ยวหรือหลายแกนหุ้มฉนวนมีเปลือกนอกเดินเกาะผนัง หรือเพดานที่ไม่มีสิ่งปิดหุ้มที่คล้ายกัน

กลุ่มที่ 4 สายเคเบิลแกนเดี่ยวหุ้มฉนวน มี/ไม่มีเปลือกนอก วางเรียงแบบมีระยะห่าง เดินบนฉนวนลูกถ้วยอากาศ

กลุ่มที่ 5 สายแกนเดี่ยวหรือหลายแกนหุ้มฉนวน มีเปลือกนอกเดินในท่อโลหะหรืออโลหะฝังดิน

กลุ่มที่ 6 สายแกนเดี่ยวหรือหลายแกนหุ้มฉนวน มีเปลือกนอกฝังดินโดยตรง

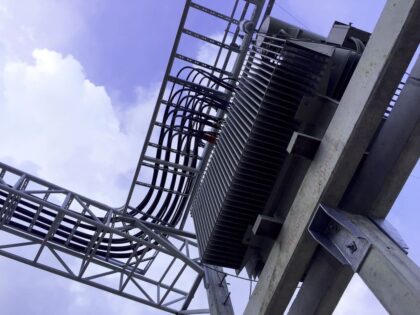

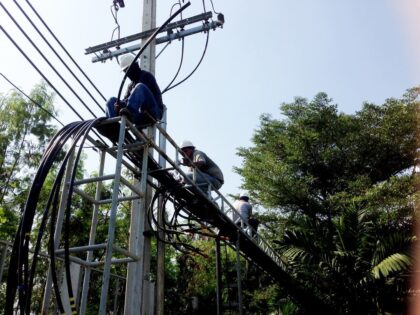

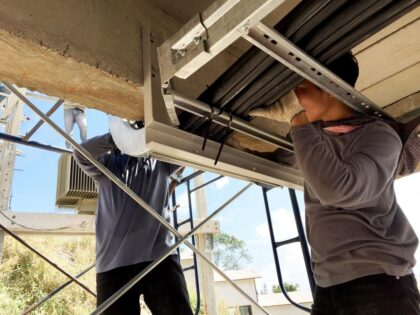

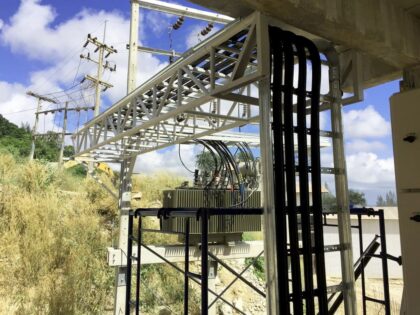

กลุ่มที่ 7 สายเคเบิลแกนเดี่ยวหรือหลายแกนหุ้มฉนวน มีเปลือกนอกวางบนราง รางเคเบิลแบบด้านล่างทึบ, รางเคเบิลแบบระบายอากาศ หรือรางเคเบิลแบบบันใด
