ปักเสาพาดสายไฟแรงสูงหรือใต้ดิน

เสาไฟฟ้า

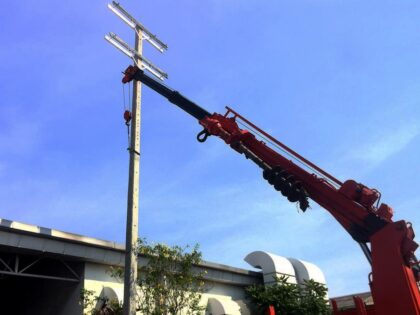

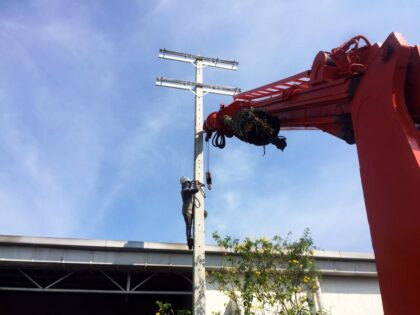

เสาไฟฟ้าเป็นอุปกรณ์ส่วนรองรับที่ใช้สำหรับประกอบคอนเพื่อติดตั้งลูกถ้วยผูกยึดจับสายไฟ ฟ้าให้ อยู่ในระดับสูงเหนือพื้นดิน เนื่องจากระบบจำหน่ายไฟฟ้าแบบสายอากาศ ( Overhead Distribution line) โดยทั่วไป สายไฟฟ้าจะเป็นสายเปลือย จึงจำเป็นต้องพาดสายไฟฟ้าไว้เหนือดิน ให้มีความสูงของสายไต้ระยะห่างที่ปลอดภัย และเสาไฟฟ้าจะต้องมีความแข็งแรงมั่นคง สามารถรับ แรงดึง และนํ้าหนักของสายไฟ ที่มากระทำในลักษณะต่างๆไต้ เดิมเสาไฟจะเป็นเสาไม้ (Wood pole) แต่เนื่องจากเสาไม้หายากและอายุการใช้งานสั้น เมื่อเทียบลับเสาคอนกรีต ดังนั้น ป้จจุบัน กฟก. จึงไต้เลือกใช้เสาคอนกรีตเป็นเสาไฟฟ้าทั้งหมด แต่ยังมีเสาไม้หลงเหลือในบางเขตอยู่บ้าง ซึ่ง กฟก. ก็มีนโยบายสับเปลี่ยนเป็นเสาคอนกรีตในอนาคตข้างหน้า

เสาคอนกรีต หรือที่เรียกว่า เสา คอร. (เสาคอนกรีตอัดแรง) นั้น กฟก. มีใช้งาน 6 ขนาด มีรายละะเอียดดังต่อไปนั้น

1. เสาคอนกรีตขนาด 6 เมตร ( 6 m. CONCRETE POLE) การใช้งานคือใช้เป็นเสาบริการ, พาดสายแรงตํ่า ภายในของผู้ใช้ไฟเท่านั้น
2. เสาคอนกรีตขนาด 8 เมตร ( 8 m. CONCRETE POLE) การใช้งานคือใช้ในระบบ จำหน่ายแรงตํ่า 1 เฟส 2 สาย, 1 เฟส 3 สาย และ 2 เฟส 3 สาย พร้อมสายดับไฟถนน, ความต้านทานโมเมนต์ที่ระดับดินไม่น้อยกว่า 760 กก.-ม.,นั้าหนักเสาประมาณ 490 กก., ขนาดหน้าดัดเสาคลาดเคลื่อนไต้ไม่เกิน +,- 0.5 ซม.
3. เสาคอนกรีตขนาด 9 เมตร (9 m. CONCRETE POLE) การใช้งานคือใช้เป็นเสาระบบ จำหน่ายแรงตํ่า 3เฟส 4สาย, หรือ 2วงจร,ความต้านทานโมเมนต์ที่ระดับดินไม่น้อยกว่า 1,070 กก.-ม.,นั้าหนักเสาประมาณ 590 กก.,ขนาดหน้าดัดเสาคลาดเคลื่อนไต้ไม่เกิน +,- 0.5 ซม.
4. เสาคอนกรีตขนาด 12 เมตร ( 12 m. CONCRETE POLE) การใช้งานคือใช้สำหรับติดตั้ง สายไฟระบบจำหน่ายแรงสูงโดยตอนบนของเสาจะติดตั้งคอนสาย ใช้กับขนาดแรงดัน 22-33 KV. 1 วงจร นอกจากนั้ที่เสายังใช้ติดตั้งหม้อแปลงแบบแขวน และอุปกรณ์ต่าง ๆ ,ความต้านทานโมเมนต์ที่ระดับดินไม่น้อยกว่า 2,550 กก.-ม.,นั้าหนักประมาณ 1,265 กก.,ขนาดหน้าดัดเสาคลาดเคลื่อนได้ไม่เกิน +,- 0.5 ซม.,รูขนาดเสันผ่าศูนย์กลาง 22 มม. สำหรับใช้ติดตั้งลูกถ้วยโพสทํไทพ์ระบบ 33 KV.,เสาคอนกรีตรุ่นใหม่ ไต้จัดให้มีสายดิน ลวดเหล็กตีเกลียวขนาด 25 ตมม. วางผ่งอยู่ในเสา มีปลายสายดินปล่อยไว้ที่ปลายและ โคนเสาข้างละอย่างน้อย 10ซม.
5. เสาคอนกรีตขนาด 14 เมตร ( 14 m. CONCRETE POLE) การใช้งานคือใช้สำหรับติด ตั้งสายไฟระบบจำหน่ายแรงสูง ขนาด 22-33 KV. 2 วงจร และอุปกรณ์ต่าง ๆ ที่ติดตั้งกับ เสาจะเหมือนกับเสาขนาด 12 เมตร,ความต้านทานโมเมนต์ที่ระดับดินไม่น้อยกว่า 3,590 กก.-ม.,นํ้าหนักเสาประมาณ 1950 กก.,ขนาดหน้าดัดเสาคลาดเคลื่อนได้ไม่เกิน +,- 0.5 ซม.,รูขนาดเสันผ่านศูนย์กลาง 22 มม. สำหรับใช้ติดตั้งลูกถ้วยโพสท์ไทพ์ระบบ 33 KV., เสาคอนกรีตรุ่นใหม่ ไต้จัดให้มีสายดินลวดเหล็กตีเกลียวขนาด 25 ตมม. วางฝ่งอยู่ในเสา มีปลายสายดินปล่อยไว้ที่ปลายสายและโคนเสาข้างละอย่างน้อย 10 ซม.
6. เสาคอนกรีตขนาด 22 เมตร ( 22 m. CONCRETE POLE) การใช้งานคือ ใช้สำหรับติด ตั้งสายไฟระบบจำหน่ายแรงสูง ขนาด 115 KV.,ที่ปลายเสามีสายดินลวดเหล็กตีเกลียว ขนาด 35 ตมม. ยาวประมาณ 2 ม.,ที่โคนเสามีสายดินลวดเหล็กตีเกลียว ขนาด 35 ตมม. ยาวประมาณ 1 ม.

การติดตั้งสายเคเบิล สายไฟฟ้า ใต้ดิน

ข้อกำหนดขั้นตาสุดของการปิดทับสายเคเบิลชนิดฝังดินโดยตรง ท่อร้อยสายไฟฟาหรือช่องเดิน สายไฟฟ้าอย่างอื่นที่ไต้รับการรับรองเพื่อจุดประสงค์นั้นแล้ว ต้องติดตั้งให้เป็นไปตามตารางที่ 1 ค่าความลึกตั้าสุดสำหรับแรงดันระบุไม่เกิน 1,000 โวลต์

1. เมื่อใช้แผ่นคอนกรีตหนาไม่น้อยกว่า 5 เซนติเมตร ปิดทับตลอดความยาวและอื่นคลุมเลย ต้านข้างไม่ห้อยกว่า 15 เซนติเมตร ให้ลดค่าในตารางที่ 1 ไต้อีก 15 เซนติเมตร
2. ท่อร้อยสายไฟท้เา หรือช่องเดินสายไฟท้เาอย่างอื่น ที่อยู่ใต้อาคารหรือใต้แผ่นคอนกรีต ภายนอกอาคารที่หนาไม่ห้อยกว่า 10 เซนติเมตร และอื่นคลุมท่อร้อยสายไฟฟาหรือช่องเดิน สายไฟท้เาเลยต้านข้างไม่ห้อยกว่า 15 เซนติเมตรไม่ต้องเป็นไปตามตารางที่ 1
3. บริเวณที่มีรถยนต์วิ่งผ่านไม่ว่าเดินสายเคเบิลด้วยวิธีใด ๆ ต้องมีความลึกตาสุดไม่ห้อยกว่า 60 เซนติเมตร
4. ในกรณีที่เป็นวงจรย่อยสำหรับที่อยู่อาศัยซํ่งมีแรงดันไม’เกิน 300 โวลต์ และมีเครื่องป็องกัน กระแสเกินขนาดไม่เกิน 30 แอมแปร์ ให้มีความลึกต่ำสุด 30 เซนติเมตรไต้
5. เมื่อสายเคเบิลเลี้ยวขึ้นบนเพื่อต่อสาย หรือเพื่อให้เข้าถึงไต้ระยะความลึกให้ลดลงไต้
6. ทางวิ่งในสนามบินรวมทั้งบริเวณหวงห้ามข้างเคียงทางวิ่ง ให้มีความถึกต่าสุดไม่น้อยกว่า 45 เซนติเมตร โดยไม’ต้องใช้ช่องเดินสายไฟฟ้าหรือหุ้มคอนกรีต
7. ช่องเดินสายไฟฟาที่ติดตั้งในหินแข็ง ให้มีความถึกห้อยกว่าที่กำหนดไต้ถ้าปิดทับด้วย คอนกรีตหนาไม่น้อยกว่า 5 เซนติเมตร และคอนกรีตดังกล่าวต้องยันถึงผิวหินข้างล่าง

• ส่วนที่เป็นโลหะห่อหุ้มสายเคเบิลได้แก่ ปลอก เปลือกนอก และช่องเดินสายไฟฟ้าที่เป็นโลหะ ต้องต่อเนื่องทางไฟท้เาถึงกันเป็นอย่างดี และต่อลงดิน ที่ต้นทางและปลายทาง
• สายเคเบิลใต้ดินที่ดิดตั้งใต้อาคารต้องอยู่ในช่องเดินสายไฟฟา หากร้อยสายเคเบิลไปยังภายนอก อาคาร ช่องเดินสายไฟท้เาต้องอื่นพ้นแนวผนังต้านนอกของอาคารออกไป มยผ. 4502-51: มาตรฐานงานเดินสายไฟฟ้าทั่วไป 
• ตัวนำที่โผล่พ้นดินต้องอยู่ในที่ล้อม หรือในช่องเดินสายไฟป้าที่ไต้รับการรับรองเพื่อจุดประสงค์ นั้น สำหรับช่องเดินสายไฟป้าที่ดิดตั้งกับเสาไฟป้าต้องมีความแข็งแรงไม่น้อยกว่า ท่อโลหะ หนาปานกลาง และต้องโผล่เหนือดินถึงระดับสูงไม่น้อยกว่า 2.40 เมตร
• สายเคเบิลใต้ดินอนุญาตให้ต่อสายหรือต่อแยกสายในรางเดินสาย โดยไม่ต้องมีกล่องต่อสายไต้ เมื่อการต่อหรือการต่อแยกนั้น ดำเนินการตามกรรมวิธี และใช้อุปกรณ์การต่อและการต่อแยกที่ ไต้รับการรับรอง
• การกลบ วัสดุที่จะใช้กลบต้องง่ายต่อการบดอัดและต้องไม่มีสึ๋งที่นำความเสียหายต่อท่อร้อยสาย สายเคเบิล
• ช่องเดินสายไฟป้าที่ความชื้นอาจเข้าไปสัมผัสส่วนที่มีไฟป้าซํ่งไม่มีฉนวนทุ้มไต้ต้องปิดผนึกที่ ปลายทั้งสอง
• เมื่อสายเคเบิลออกจากท่อร้อยสายไฟป้าไปผังดินโดยตรงที่ปลายท่อต้องมีปลอกป้องกันฉนวน
• สายแกนเดียวของวงจรเดียวกันรวมทั้งสายดิน (ถ้ามี) ต้องติดตั้งในช่องเดินสายไฟป้าเดียวกัน หรือเมื่อผังดินโดยตรงต้องวางชิดกันในช่องเดินสายเดียวกัน
