วิธีการตรวจสอบตู้ CAPACITOR BANK
ตู้ CAP BANK จะประกอบไปด้วย
- CAP BANK, REACTIVE POWER CONTROLLER, FUSE & FUSE BASE, MAGNETIC CONTACTOR, POWER CABLE, PUSH BUTTON, PILOT LAMP
การตรวจเช็คการทำงาน จะประกอบด้วย การทำงาน 2 แบบ คือแบบ AUTO และ แบบ MANUAL
แบบ AUTO ตัว REACTIVE POWERCONTROLLER จะสั่งให้ MAGNETIC ทำงานและต่อ CAP BANK เข้าไปในระบบไฟฟ้า เมื่อ POWER FACTOR ต่ำกว่าค่าที่ตั้งไว้ โดยทั่วไปนิยมตั้งไว้ที่ 0.95 เราต้องทดสอบดูว่า ตัว CONTROLLER ยังสามารถสั่งให้ MAGNETIC ทำงานและแก้ POWER FACTOR ได้หรือไม
แบบ MANUAL เราสามารถสั่งให้ MAGNETIC ทำงาน ต่อ CAP BANK เข้าสู่ระบบไฟฟ้าโดยการกด PUSH BUTTON ” ON ” และปลดออกด้วย PUSH BUTTON ” OFF ” สามารถดูการทำงานได้จาก PILOT LAMP และดูว่า POWER FACTOR เพิ่มขึ้น – ลดลง หรือไม่
การตรวจเช็คสภาพอุปกรณ์
- FUSE ตรวจสอบดูว่ามี FUSE ขาดหรือไม่ ถ้าขาด ก็เปลี่ยนใหม่ แต่ต้องดู สภาพ CAP BANK ประกอบด้วย ถ้า CAP ฟามีค่าต่ำ ก็ไม่สมควรใส่ FUSE เพราะจะป้องกัน CAP BANK เสีย ไม่ได้
- MAGNETIC ตรวจเช็คหน้าสัมผัสดูว่าอาร์ค หรือไม่เรียบหรือไม่ ถ้าไม่เรียบก็ขัดหน้าสัมผัสให้เรียบและได้ระดับด้วย
- สายไฟ ตรวจสภาพสายไฟว่าแข็งหรือไหม้หรือไม่ และทดสอบค่าฉนวนไฟฟ้าของสายไฟว่าดีหรือไม่

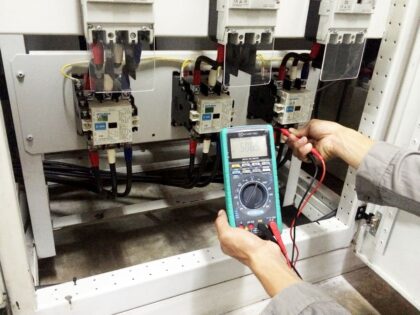

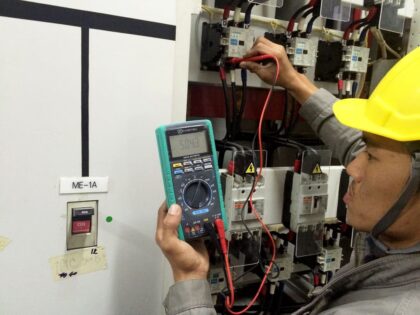

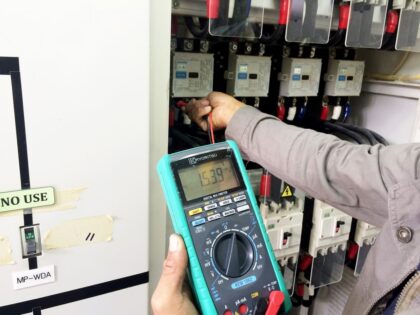

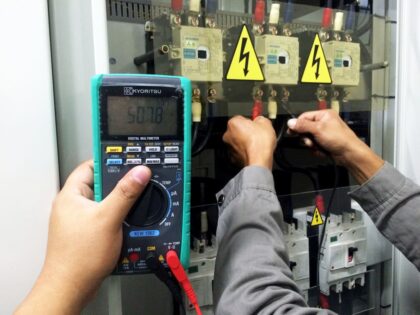

- CAP BANK ตรวจสภาพทั่วไปของตัวถัง CAP BANK ทดสอบค่า CAPACTANCE ค่าฉนวนไฟฟ้า ( MEGGER ) และอาจดูค่ากระแสไฟฟ้าของ CAP BANK ในแต่ละเฟส ประกอบด้วย ซึ่งจะมีค่ามาตรฐานที่จะบอกได้ว่า CAP BANK มีคุณภาพดีเพียงใด
